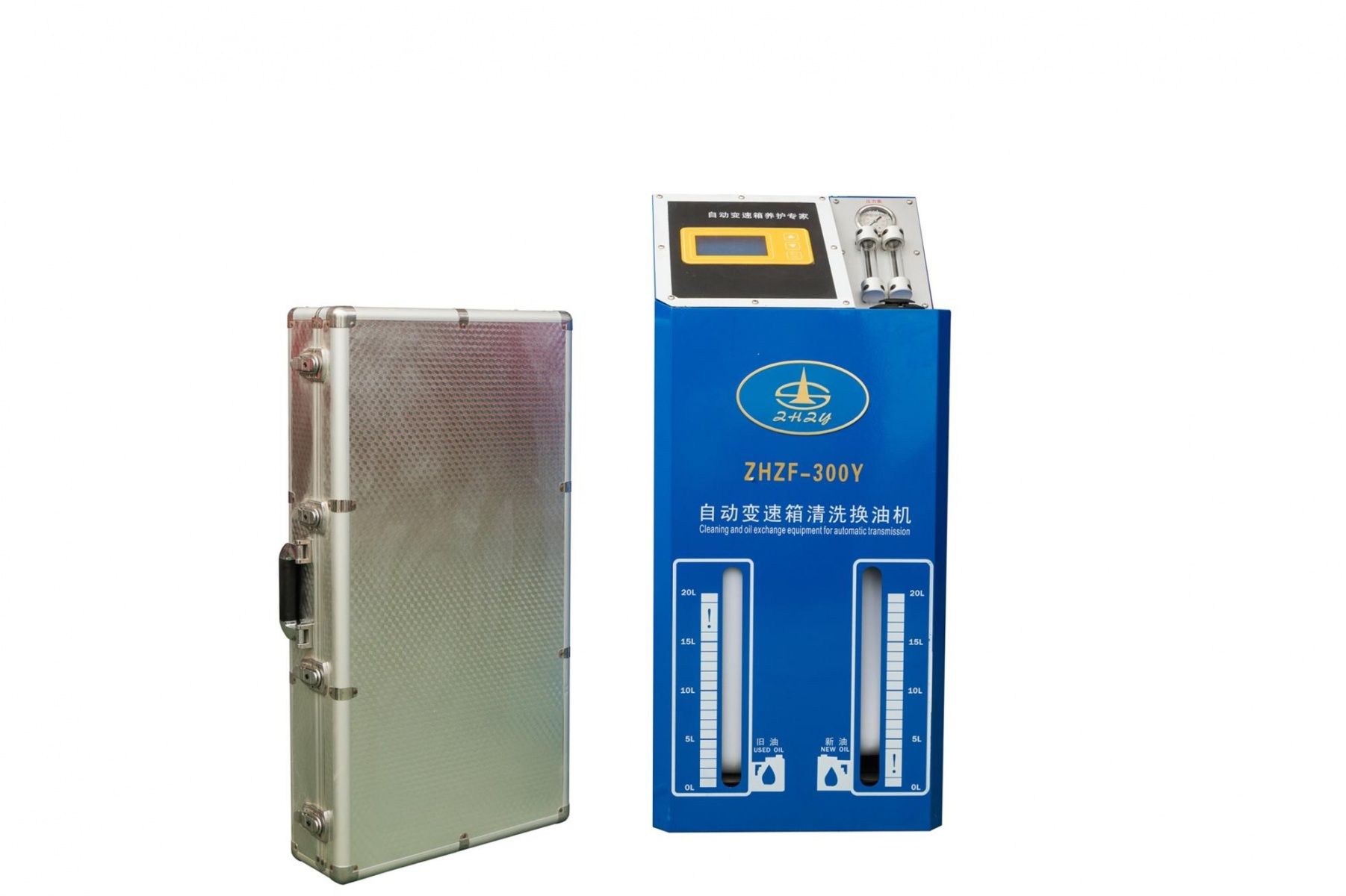

產品名稱：汽車自動變速箱免拆清洗換油機
產地：中國-珠海
品牌：珠海戰鷹（ZHZY)
生產日期：2017-07-01
一、概述
自動變速箱經過長時間使用，內部變速箱油將會變質,若不能及時更換自動變速箱油，將會引起變速箱工作異常。僅只一個簡單的更換變速箱油，也需對自動變速箱多個部分進行拆卸并進行長時間的自然泄油，從而達到最大限度排出舊油，這種方式費時費事。以往的自動變速箱油更換機一般都不能按需求控制變速箱油加注量，有時因?yàn)榧幼⑦^多或不足而導致變速箱損壞。本機20分鐘內即可完成變速箱、液力變矩器、變速箱散熱器的清洗換油，換油率接近100%。
使用本機簡單方便。操作時只需選擇快速接頭把換油機與自動變速箱進行簡單連接就可以進行清洗和換油。

二、設備功能和使用特性
3.1自動識別變速箱與散熱器管路間的油流方向。無須區分進回油管。
3.2液晶顯示,人性化操作,方便實用。
3.3自動變速箱油加注功能。
3.4自動識別電源正,負極。
3.5自動變速箱循環清洗功能。
3.6變速箱新舊油自動更換功能。
3.7變速箱散熱器油壓與設備出油油壓直觀顯示。
3.8智能電子控制新、舊油全自動等量交換。
3.9隨意設定新舊油交換量

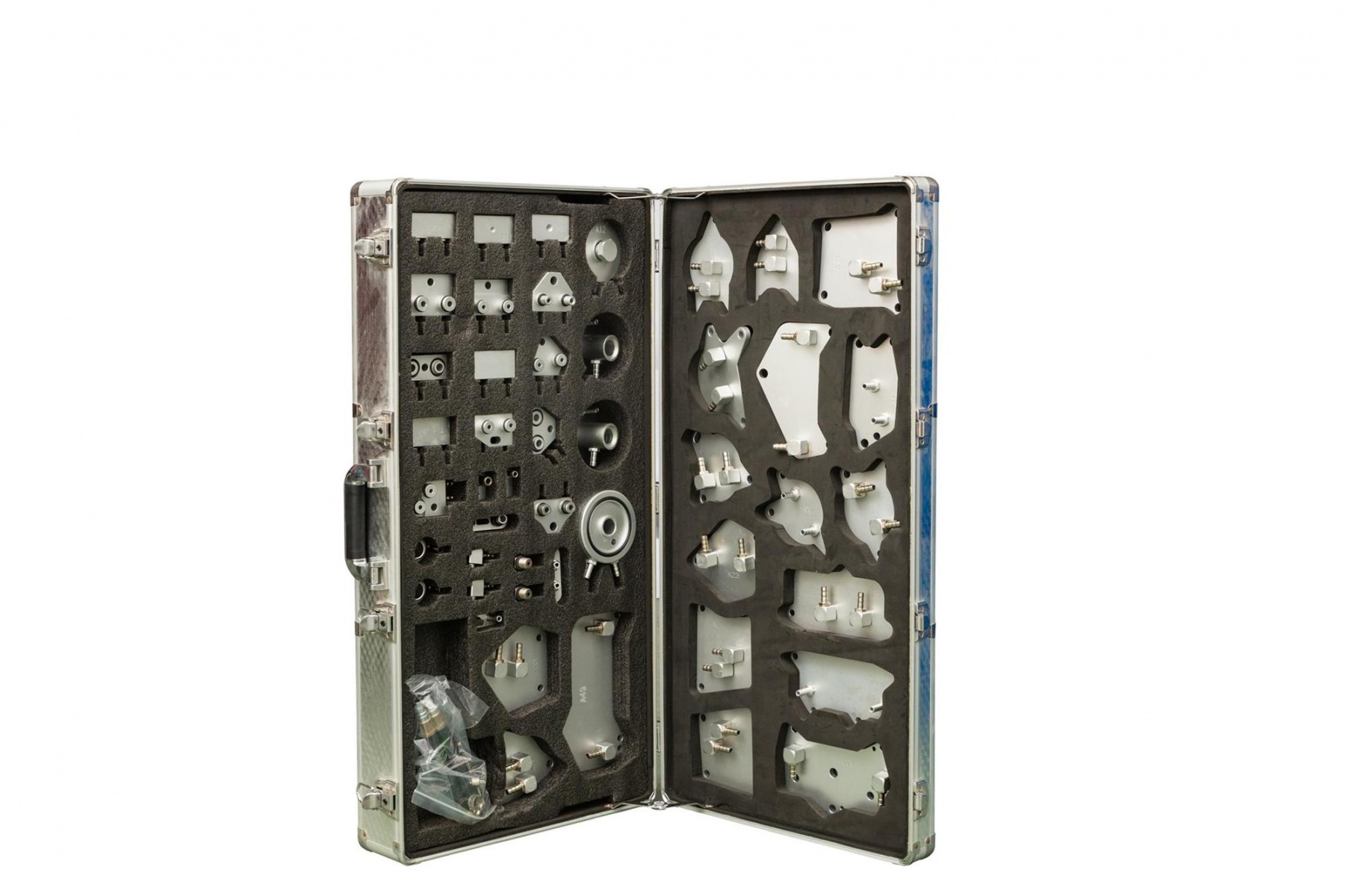

3.10多種專用接頭，適用歐洲、美洲、亞洲各國車型。
3.11有效解決手工更換變速箱油不徹底的問題。
3.12改善變速箱的工作性能。
3.13延長變速箱的使用壽命。
三、設備技術參數和工作環境要求
技術參數：
4.1電壓： DC12V
4.2最大功率：150W
4.3壓力表：0~150psi
4.4出油管：2.5m
4.5回油管：2.5m
4.6排油管：1.5m
4.7濾清器精度：5μm
4.8油箱： 20L×2
4.9等量更換誤差：±100ml
4.10最大更換速率：2L/MIN
4.11噪音：<70db
4.12凈重：64 Kg
4.13尺寸：530mm×560mm×1030mm
工作環境
4.14環境溫度：-10～+40°C
4.15相對濕度：＜85%
4.16工作場地要求水平
四、設備組成及工作連接形式

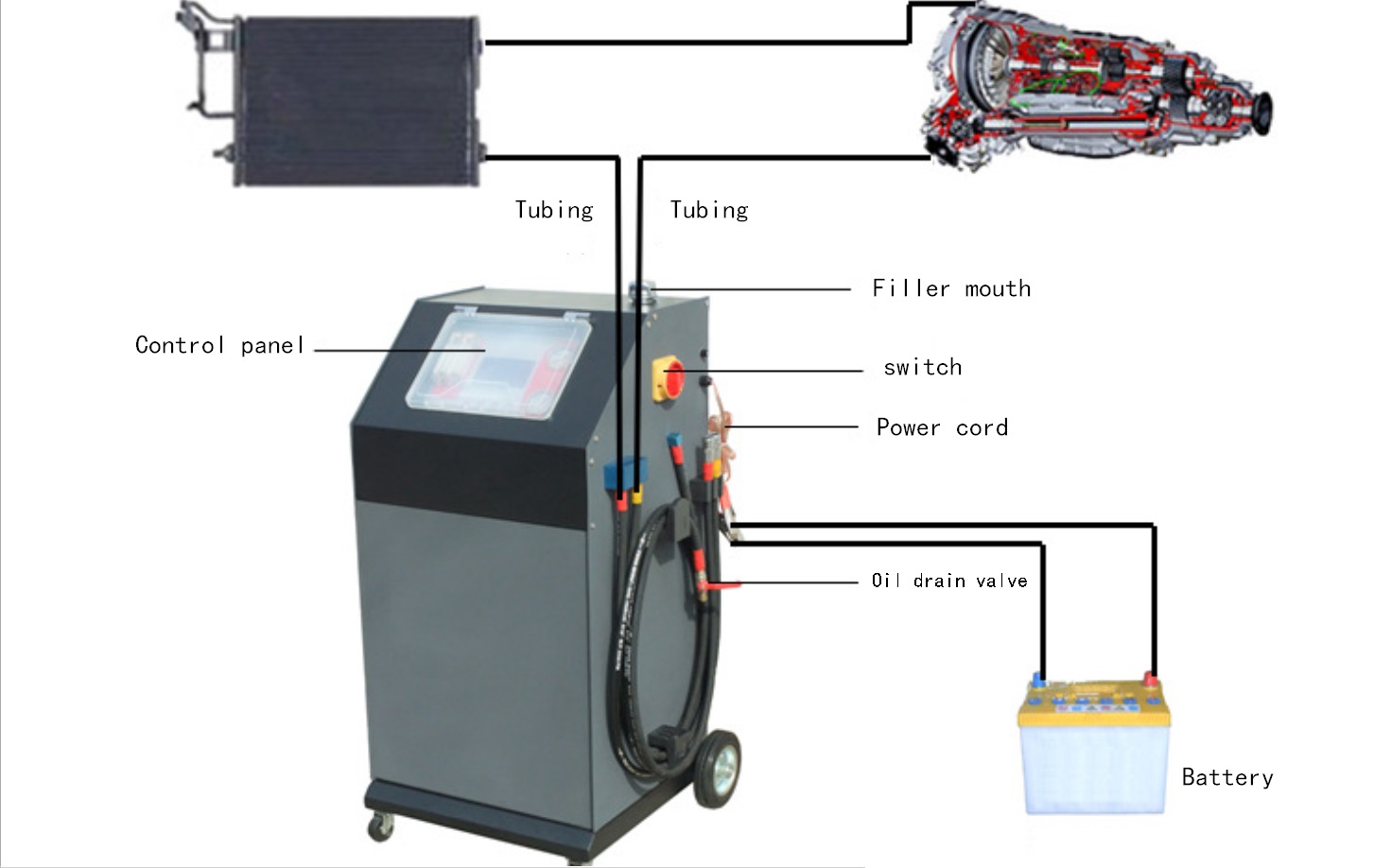

5.1外部結構及接管（參見附圖二）
5.2操作面板功能明細（參見附圖三)
六、各項功能操作說明

操作注意事項
l 在設備未與汽車連接時，嚴禁使用“設備更換與加注”功能；
l 在設備排油管閥門未打開情況下，嚴禁運行“設備排空新舊油”功能；
l 在設備運行中，嚴禁從加油口加入自動變速箱油或清洗劑；
l 設備存放時，設備內部的新舊油箱嚴禁存有油液。舊油在設備工作完成后，應馬上轉移到其他容器，以避免影響到設備的更換等量精度；
l 設備運行時須放于水平位置運行，以防止設備油泵吸不干凈油箱內的油液；
l 設備在等量交換變速箱油過程中，除緊急情況外，應避免將發動機熄火再啟動。防止發動機啟動時電壓波動過大，影響等量精度；
l 汽車在換油過程中，需要人員監控運行情況；
6.1.操作前準備
6.11舉車
將汽車可靠頂起。使驅動輪懸空至少200mm。拉緊手剎。并在非驅動輪前后均加止輪器可靠制動；
6.12連接管路
l6.12.01找出變速箱與散熱器的連接油管，選容易拆開的一條拆開；
l 6.12.02從接頭盒找與拆開管便于連接的接頭與所拆油管兩端相接 ；
l 6.12.03將設備上的油管與所拆變速箱油管兩端上的接頭任意相接（不必考慮其流向）
6.13連接電源
將設備電源線夾夾至汽車電瓶兩個極柱上（DC12V，設備可自動識別極性）；
6.14檢查確認
啟動發動機，確認管道可靠、無泄露。方可進入設備啟動過程；
6.2. 設備啟動過程

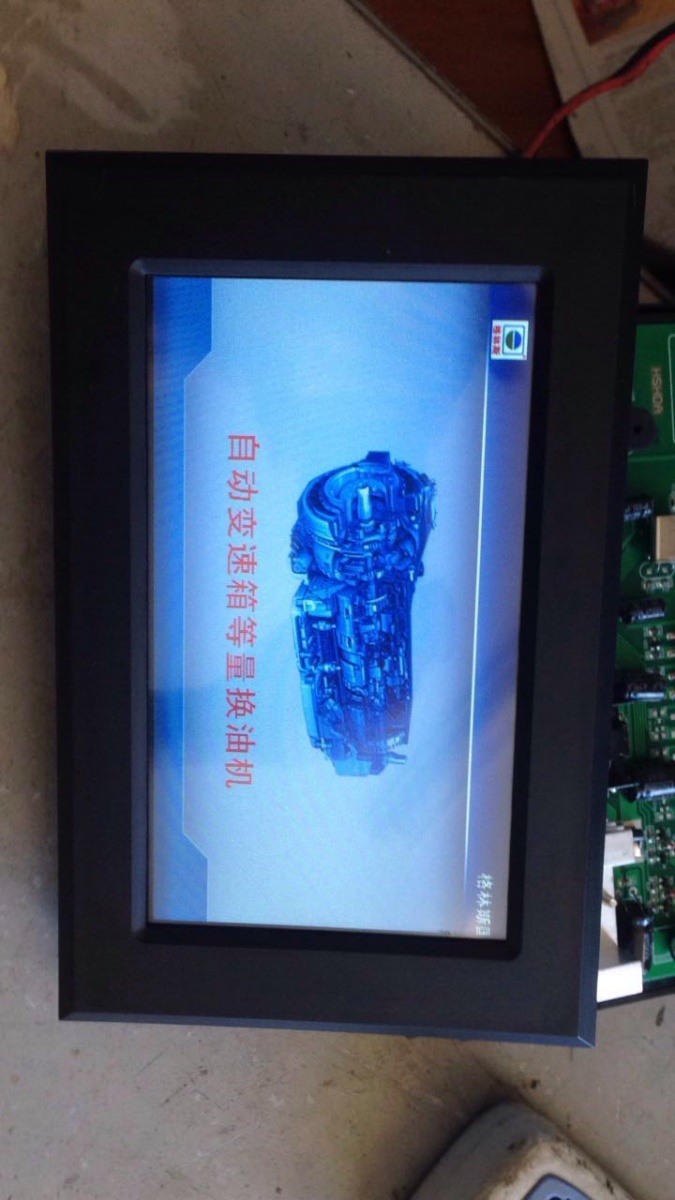

開啟機器電源開關。顯示屏出現如下界面(參見圖四）
6.3.功能運行操作
主菜單出現后，按 増 或 減鍵把光標設定在要進行的操作功能處。再按ok 鍵進入需要運行的界面。以下為“設備功能菜單”明細介紹。
6.3.1更換自動變速箱油
重要提示：
l6.3.1.01當設備長時間放置不用或更換其他品牌自動變速箱油時，要在設備內加入1升左右新油。用“排空設備新油箱”功能清洗設備管路；
l 6.3.1.02要使自動變速箱油更換徹底，在操作時新油加入量和設定換油量要比自動變速箱額定油量多2升左右；
l 6.3.1.03自動變速箱清洗后一定要換油且換油量一定要比額定油量多2升左右，以確保徹底換油，減少殘留清洗劑對密封件的損傷；
l6.3.1.04 更換過程中應對不同的檔位進行切換，視情況而定，每次換檔停留一分鐘左右。在高速擋工作時，加油門使車速達60公里/小時以上，才能更換高速擋控制油路的自動變速箱油；
l6.3.1.04 在更換功能運行之中不得向新油箱再次加入新變速器油,如果運行中加入變速器油,將使設備造成不等量! 若確實需再加入新油，需等本次更換完成后再進行；
設定換油量界面
加注新油后在此界面按要求設定換油量；
重要提示：

l 當設備長時間放置不用或更換其他品牌自動變速箱油時，要在設備內加入1升左右新油。用“排空設備新油箱”功能清洗設備管路；

l 要使自動變速箱油更換徹底，在操作時新油加入量和設定換油量要比自動變速箱額定油量多2升左右；

l 自動變速箱清洗后一定要換油且換油量一定要比額定油量多2升左右，以確保徹底換油，減少殘留清洗劑對密封件的損傷；

l 更換過程中應對不同的檔位進行切換，視情況而定，每次換檔停留一分鐘左右。在高速擋工作時，加油門使車速達60公里/小時以上，才能更換高速擋控制油路的自動變速箱油；

l 在更換功能運行之中不得向新油箱再次加入新變速器油,如果運行中加入變速器油,將使設備造成不等量! 若確實需再加入新油，需等本次更換完成后再進行；

設定換油量界面

加注新油后在此界面按要求設定換油量；

重要提示

l 確認油管已接好；

l 設定換油量不能大于加入的新油量，否則

機器不工作；

l 必須啟動發動機才可按ok鍵操作；

以上為機器操作部分內容，購買后，我們會附帶產品說明書，產品保修證書。
ujfj
設備安全使用須知
只有在閱讀和明白以下規定后方可操作機器
1.1.嚴禁在機器旁吸煙和進行有火花的行為，以避免引發火災和爆炸；
1.2.嚴禁易燃，易爆等物品及火源接近設備；
1.3要在通風良好的室內使用本設備。避免陽光直射引起橡膠制品老化。
1.4為避免自動變速箱油噴濺，斷開油管路接頭時要用毛巾捂住接頭。
1.5嚴禁倒裝設備。
1.6使用自動變速箱油的品質必須符合被操作汽車保養手冊的要求；否則造成機器損害，廠家概不負責。
1.7結束操作后須關閉設備電源。
1.8為避免設備油管被轉動部件纏繞，在使用過程中應遠離汽車轉動部件和發熱部件，如風扇，散熱器等。
